1、使用前有關事項
1-1到貨檢查
收到您訂購的設備后,請開箱檢杳以下各項如發現產品有問題或不符合您訂的規格,請與您訂購設備的代現商或比較近的辦事處聯系。
①核對軟幻動器上的銘牌,確認您訂購的規格。

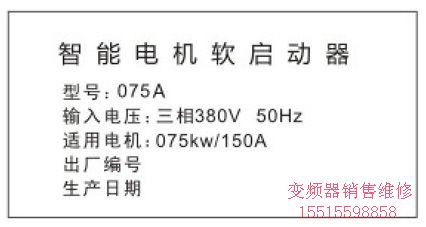

規格銘牌

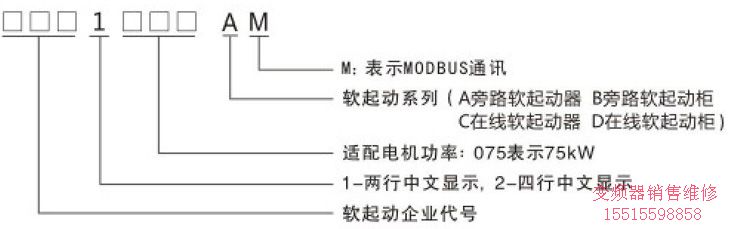

軟啟動器型號
②外觀檢查有無任何運輸過程中的損壞,如外蓋和機殼的彎折,零部件的損壞或脫落等,
③除軟啟動器外,還配饤操作說明書及產品檢驗合格證各一份。
④搬動時必須提取軟啟動器的機身,不能提電路板控制盒,否則可能造成跌損或人身傷害。
1-2產品外觀

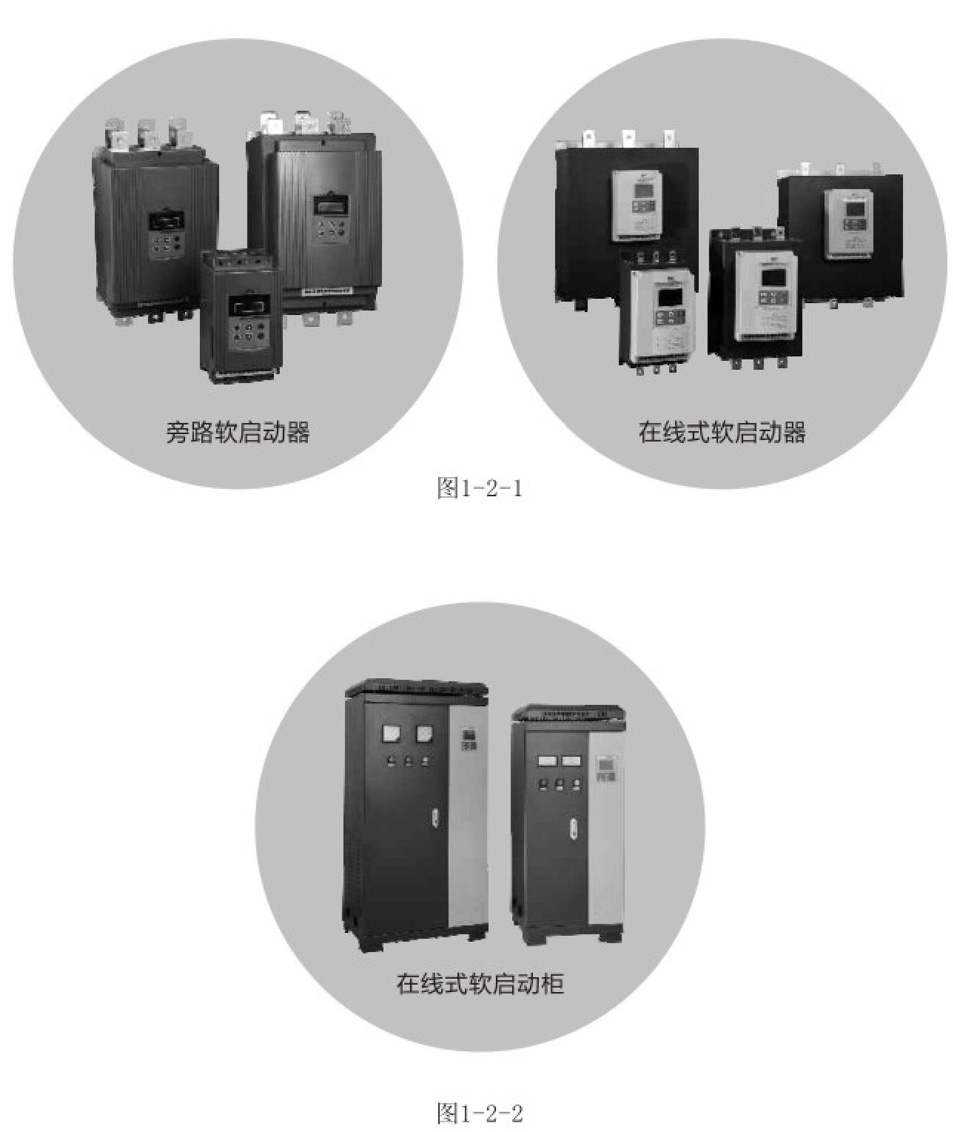

智能電機軟啟動器分三大系列,分別為軟起動器(如圖1-2-1),旁路型軟起動柜,在線式軟起動柜(如圖1-2-2)。圖片僅供參考,產品日新月異,請以到貨實物為準。
2、安裝要求
2-1使用環境
表2-1-1表示安裝環境要求 表 2-1-1
符合標準:符合國家標準:(GB14048.6-98)
三相電源電壓(VAC):380V±15%
頻率:50Hz
適用電機:鼠籠式三相異步電動機
啟動頻度:視負載怙況而定建議每小時不超過20次
防護等級:Ip40 (可協議)
抗沖擊:15g11ms
抗震能力:海拔地面啟3000M以下,振動力裝罝0.5G以下
環境溫度工作溫度:0?+40℃不降容(+40℃?60℃之間,每升高1℃,電流降低1.2%)
存貯溫度:-25℃-70℃
環境濕度:95%無冷凝或滴水
比較大工作高度:1000米以內不降容(1000米以h,每墻加100米,電流降低0.5%)
冷卻方式:自然風冷
相對于垂直安裝位置的比較人工作角度:無要求
2-2安裝要求
①軟啟動器成垂直安裝,請勿倒裝,斜裝或水平安裝。應使用螺釘安裝在牢固的結構上
②軟啟動器運行時要產生熱量,為確保準動空氣的通路,應如圖2-2-1及圖2-2-2所示,設計留有一定的空間。產生熱量向上散發,所以不要安裝在不耐熱設備的下方。
3、旁踣軟起動應用篇
3-1主電路和接地端子連接
(1)主電路電源輸入端子(R、S、T)
①主電路電源輸入端子R、S、T通過線路保護用斷路器或帶漏電保護的斷路器連接至3相交 流電源不需考慮連接相序。
②決不能采用主電路電源ON/OFF方法控制軟啟動行和停止,應待軟啟動器通電以后,選取用軟洎器上的控制端子或鍵盤面板上的RUN和STOP鍵控制軟啟動器的運行和停止。
③不要連接于單電源。
(2)軟啟動輸出端子(U、V、W)
①軟啟動器輸出端子按正確相序連接至3相電動機。如電動機的旋轉方句不對,則可交換U、 V、W中任意兩相的接線。
②軟啟動器輸出側不能連接進相電容器和電涌吸收器。
③軟啟器和電動機之間的線很長時,電線間的分布電容會產生較大的高頻電流,可能造成軟 啟動過電流跳閘,漏電流增加,電流敁示精度差等。因此,建議電動機連接不要超過50m。
(3)旁路連接(L21、L22、L23)
①旁路連接端子L21、L22、L23,務必要連接電磁旁路接觸器,否則會燒壞軟啟動器。軟啟動 器沿動完畢,主回路功率器件(可控硅)退出,同時旁路電磁觸接器工作,這時電動機投入 正常運行,相序不能接錯。
(4)軟啟運器接地端子
①為了安全和減少噪聲,軟啟動器的接地端子G必須良好接地。為了防止電擊和火災事故, 電氣設備的金屬外殼和框架均按國家電氣規程要求。
危險:
確認軟啟動器的輸入相數、額定輸入電壓值應和交流電源的相數、電壓值一致。 交流電源不能連接至輸出端子(U、V、W)
旁路電磁接觸器務必連接,相序連接一致。
否則可能發生損害事故

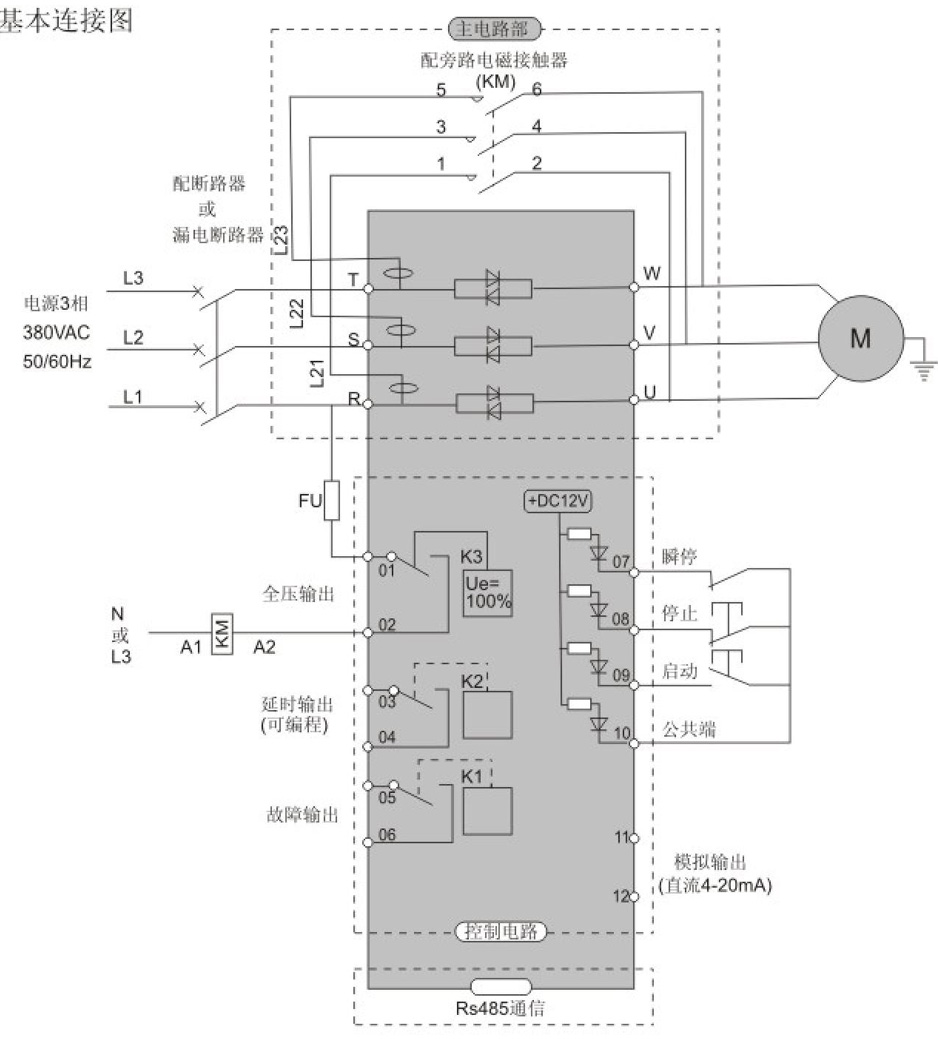

3-2 一二次接線原理圖

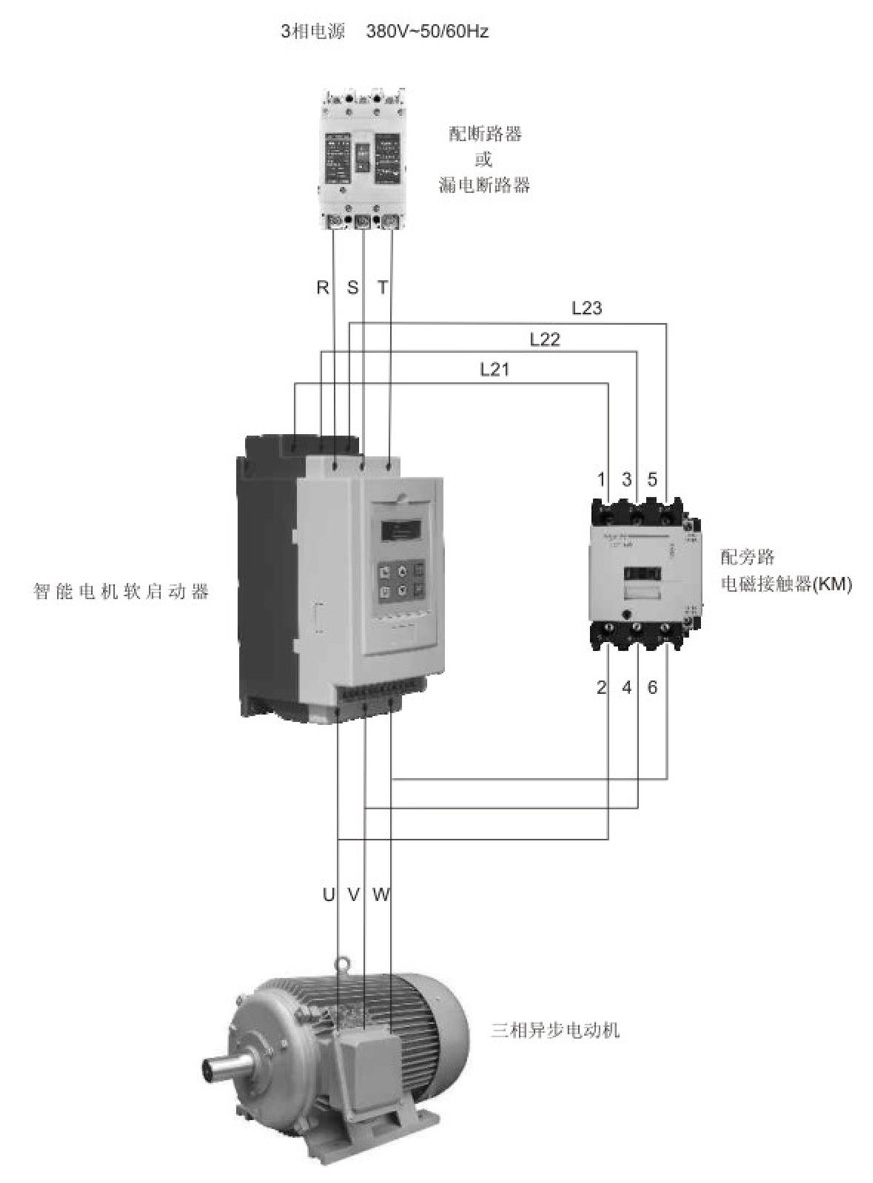

接線時務必注意以下各項說明。圖3-2-1基本接線
①電源一定要連接于主電路電源端子R、S、T無相序要求。如果接錯電源則將損壞軟啟動器。
②接地端子必須良好接地,一方面可以防止電擊或火警事故,另外能降低噪聲。
③導線兩端必須做壓接處理,保證連接的高吋靠性。
圖 3-2-1
3-3主回路實物接線示意圖
3-4外形尺寸

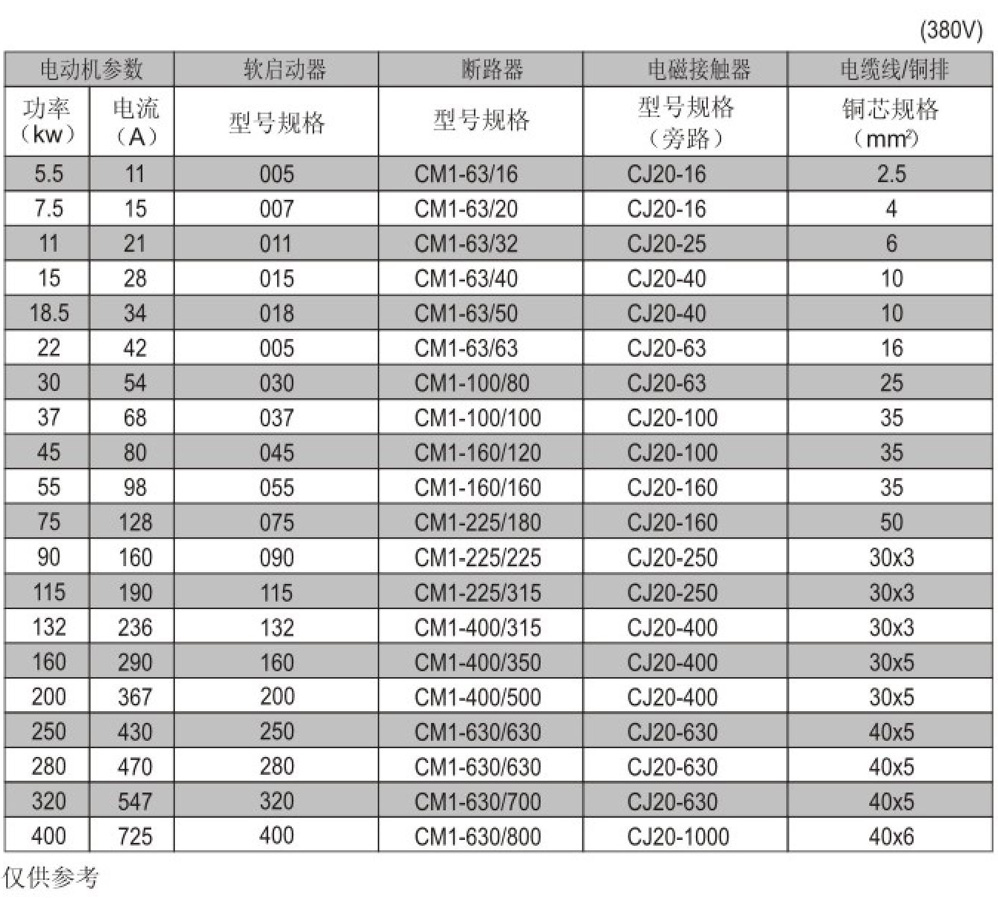

3-5裝柜外圍器件選用表
4、在線軟起動應用篇
4-1主回路實物接線示意圖
4-2 一二次接線原理圖
在線一體式軟起動柜相對于市場上其他外置交流軟起動fli的優點及元件配置清單:
1、散熱器比傳統軟起動裝置重量大3倍以上,散熱面積大5倍以上,而且有軸流風機對其強制風冷,確保晶閘管長時間穩定可靠工作:
2、柜內無交流接觸器,運行無觸點、無電火花,適合煙、粉、塵等惡劣環境下使用;
3、柜內主要元件有空開,軟起動主控板,中文顯示操控面板,軟起動硬件系統軟起動硬件系統(包含可控硅,散熱器,高精度電流互感器,溫控開關和風機),電源變壓器, 電壓表,電流表,按鈕開關及信號燈等。
4-3 外形尺寸
5、端子配置及接線說明
5-1端子配置說明
(1)接點輸入端子
①用外部端子控制軟啟動器啟動和停止功能時,請將代碼FB設置為外控有效。
②如需異地控制要求時,建議使用(二線)控制方式,見P15: 5-3(二線控制方式)。
③接點信號輸入端子和公共端子一般是閉合/斷開(ON/OFF)動作,軟啟動器、電動機和配線等會產生干擾,因此而線盡量短一些(20m以下)電纜請使卬屏蔽線。
④控制端子的配線務必盡量遠離主電路的配線。否則可能會由于干擾而造成錯誤動作。
5-2外控接線方式
5-3繼電器及異地控制接線圖
6、運行
6-1運行前檢查
運行開始前應檢查準備
①核對接線是否正確。特別是輸出端子不能連接電源,旁路接觸器是否接好,并確認接地端 子接地良好。
②確認端子間或裸露的帶電部位沒有短路或?qū)Φ囟搪非闆r。
③投入電源后鍵盤面板顯示準備狀態,同時準備指示燈亮。
6-2操作方法
■上電時顯示READY (準備),且準備狀態指示燈亮,此時按啟動鍵可啟動電機。
■按電機標牌上的額定電流數值輸入設罝項FP。
■啟動后檢查電機轉動方向是否正確,運轉是否正常,若不正常,可按停止鍵停機或必要時切斷電源。
■如果電機啟動狀態不理想,可參考P26頁軟啟動器的啟動模式及應用一節選擇恰當。
■啟始電壓代碼F0 (電壓方式時)或限流值代碼F5 (電流方式時),提商電動機啟動轉矩。
■軟啟動器通電后,請勿打開上蓋,以免觸電。
■在通電試運行過程中,如發現異常現象,如異常聲音、胃煙或異味等,應迅速切斷電源 并查淸原因。
■若上電后或啟動時故障指示燈亮且敁示ErrXX,可按所敁示的故障代碼對應P25貝表杳找 原因。
■按停止鍵或外控停止按鈕可復位故障狀態。
注意:當環境溫度低于-10℃時,應通電預熱30分鐘以上再啟動。
7、中文顯示及操作面板

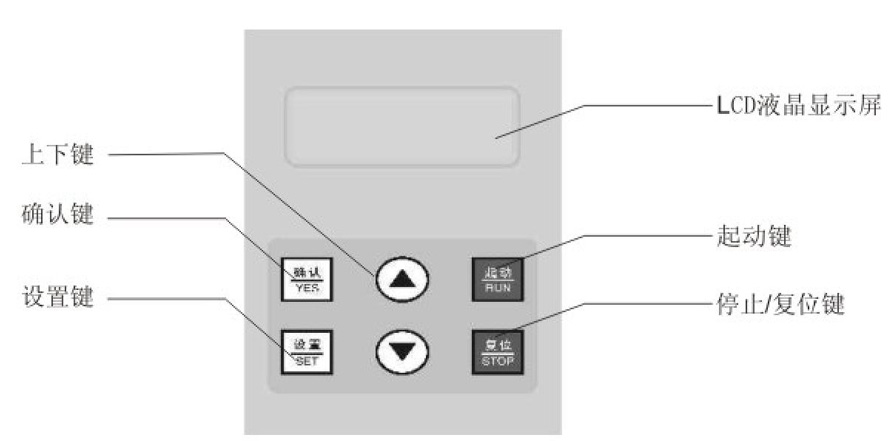

7-1鍵盤面板的外觀
鍵盤面板有豐富的操作功能,諸如鍵盤面板運行、停止功能數據確認和變更,以及各種狀態 確認功能等。

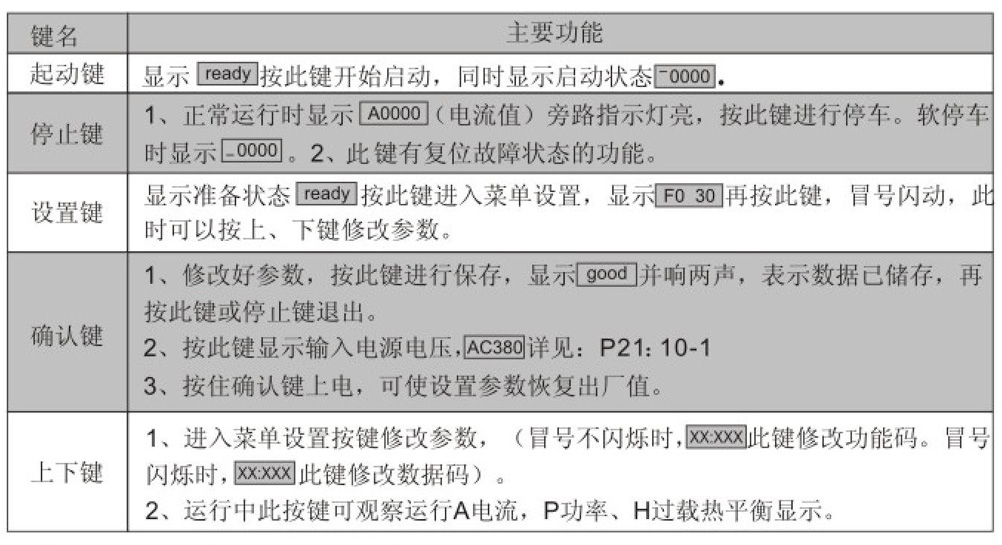

7-2鍵盤按鍵的功能
當數>999三位數時比較后一位小數點亮,表示尾數加0。
按鍵時軟泊動器內將有提示響聲,否則此鍵無效。
鍵盤面板可以取下,(放至柜體外做操作之用)引線距離<3米。
8、基本功能
8-1代碼及參數說明

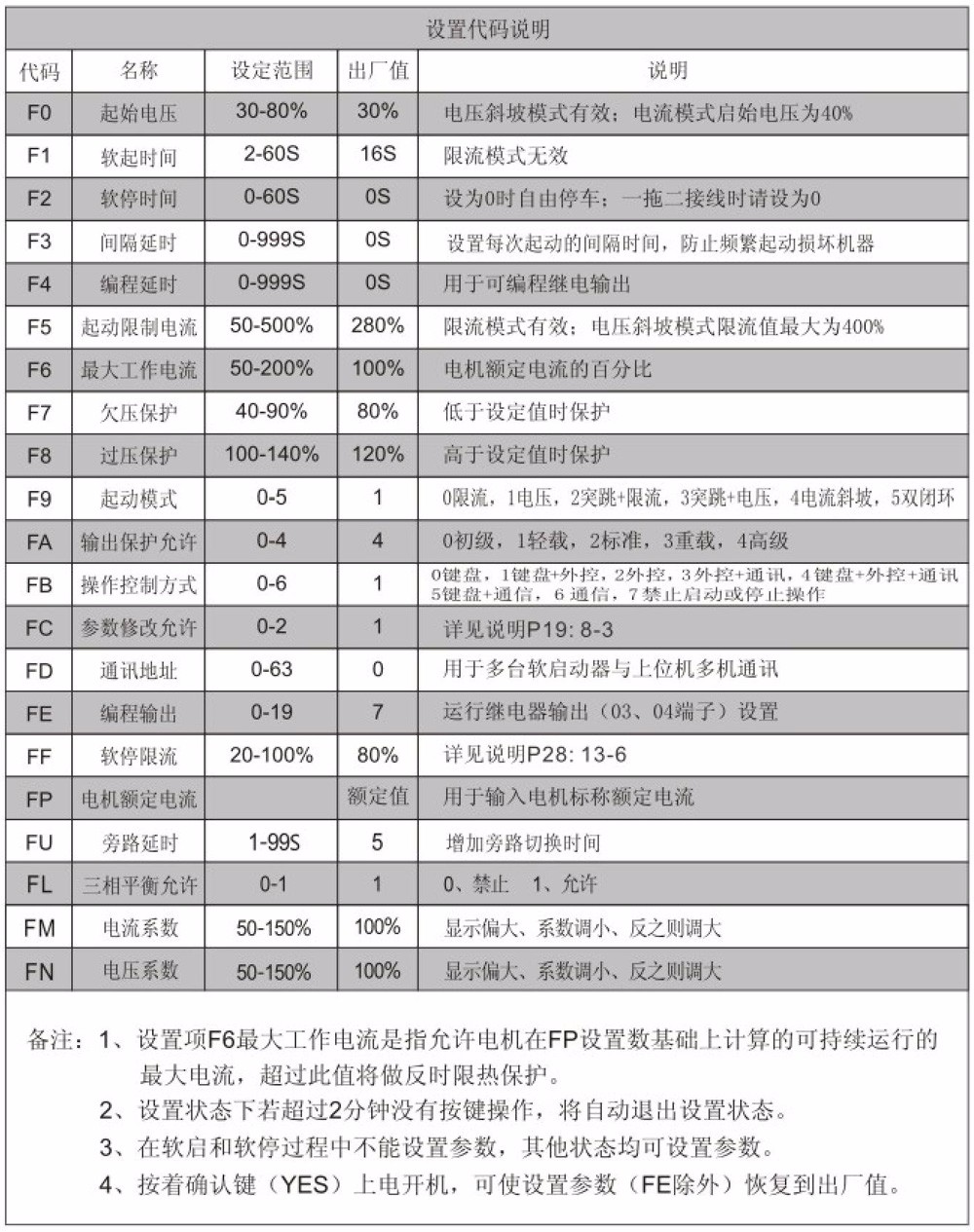

•參數設置代碼如下表
8-2代碼FE用于程序設定輸出繼電器動作時刻
■可編程繼電輸出功能有兩種工作方式,即可編程時序輸出方式和可編程狀態輸出方式。 設置項FE為0?4 (10?14)時,可編程輸出工作于時序輸出方式,設定輸出的啟始時刻 如F表:
■此工作方式包含一個999秒定時器,由設置項F4設定。若F4不為0,則按設置項FE設定的啟始時刻開始時,計時到輸出改變狀態。
■該輸出的復位時刻是在按F4設罝時間,延時結束且在準備狀態下再維持1秒時。
■可編程時序輸出方式是以一次啟動過程為控制周期的,如果丙次啟動電機則自動中斷上次編程輸出過程并重新£1動該過程。
■設置項FE為54 (15-19)時,可編程輸出工作于狀態輸出方式,設定的工作狀態輸出如下表:
9、參數修改步驟
9-1設定修改參數步驟
如修改(操作控制方式為外部端子控制,即代碼FB設定為2)為例。
操作鍵盤時軟泊動器內部蜂鳴器有響聲提示
10、幫助信息
10-1幫助信息及說明
幫助信息提示如下表
■不在軟們動/軟停的狀態下且未進入設置狀態時,可進入幫助信息,按確定鍵,再按上、下鍵參閱提示信息。
■在幫助狀態下,按確認鍵或停止鍵可退出幫助狀態6
11、保護功能
11-1保護功能說明
鉀能電機軟啟動器A•有完苒的保護功能,保護軟啟動器和電動機的使用安全。在使用屮,應根據 不同的情況恰當?shù)卦O(shè)罝保護級別和保護參數。
■軟啟動器過熱保護:溫度升至80℃±5℃時保護動作,當溫度降至55℃時(比較低),過熱保護解除。
■輸入缺相保護滯后時間:<3秒。
■輸出缺相保護滯后時間:<3秒。
■三相+平衡保護滯后時間:<3秒。以各相電流偏差大于50%±10%為褪準,當負載;電流低于軟啟動器 標稱額定值的30%時,判定甚準偏差將增人。
■啟動過流保護吋間:持續大于代碼F5比較大工作電流5倍吋的保護時間農P22:11-2-1
■運行過栽保護時間:以代碼F6雖大工作電流為簽準作反時限熱保護,脫扣保護時間曲線(如圖11-3-1 )
■電源電歷過低保護滯后時間:當電源屯壓低于極限值40%時,保護動作時間<0.5秒,否則低于設定值 時保護動作時間<3秒。
■電源電壓過高保護滯后時間:當電源電壓高于極限值130%時,保護動作時間<0.5秒,否則高于設定值 時保護動作時間<3秒。
■負載短路保護滯后時間<0.1秒,電流為軟扁動器鈿稱額定電流的10倍以上,本保護不能替代熔斷或短 路保護裝置。
■以上時間參數是從檢測到朽效信號開始到發出脫扣保護指令為止,參數僅供參考。本軟啟動保護功能若 不符合用戶的要求,則應另加專用保護裝置,以確保安全。
11-2保護功能的設定
為了適應不同的應用場合,智能電機軟啟動器設有五個保護級別,分別為0:初級、 1:輕載、2:標推、3:重載、4:高級、由代碼FA設定。
■初級保護禁止了外接瞬停端子功能,同時僅保留了過熱、短路和啟動時的輸入缺相保護, 適用于需無條件緊急啟動的場合,如消防泵等。
■輕載、標準、重載三個保護級別具備完全的保護功能,區別在于電動機過載熱保護時間曲線不同。其電動機熱保護時間參數見表11-2-1。
■髙級保護在啟動時的保護標準更為嚴格,其他保護功能參數5標準保護設置相同。
代碼FA設定的不同保護級別及熱保護時間詳見表11-2-1
■應按電機標牌上的額定電流數值設置代碼FP,否則啟動電流和保護電流會有較人偏差。
■代碼FP設定的電機電流不能低于軟圮動器標稱電流的20%。當代碼FP設定的電動機電流 較小時,保護脫扣動作的靈敏度誤差將増大。
11-3保護脫扣曲線
按IEC60947-4-2標準的電機熱保護脫扣時間曲線如
11-4保護動作一覽表

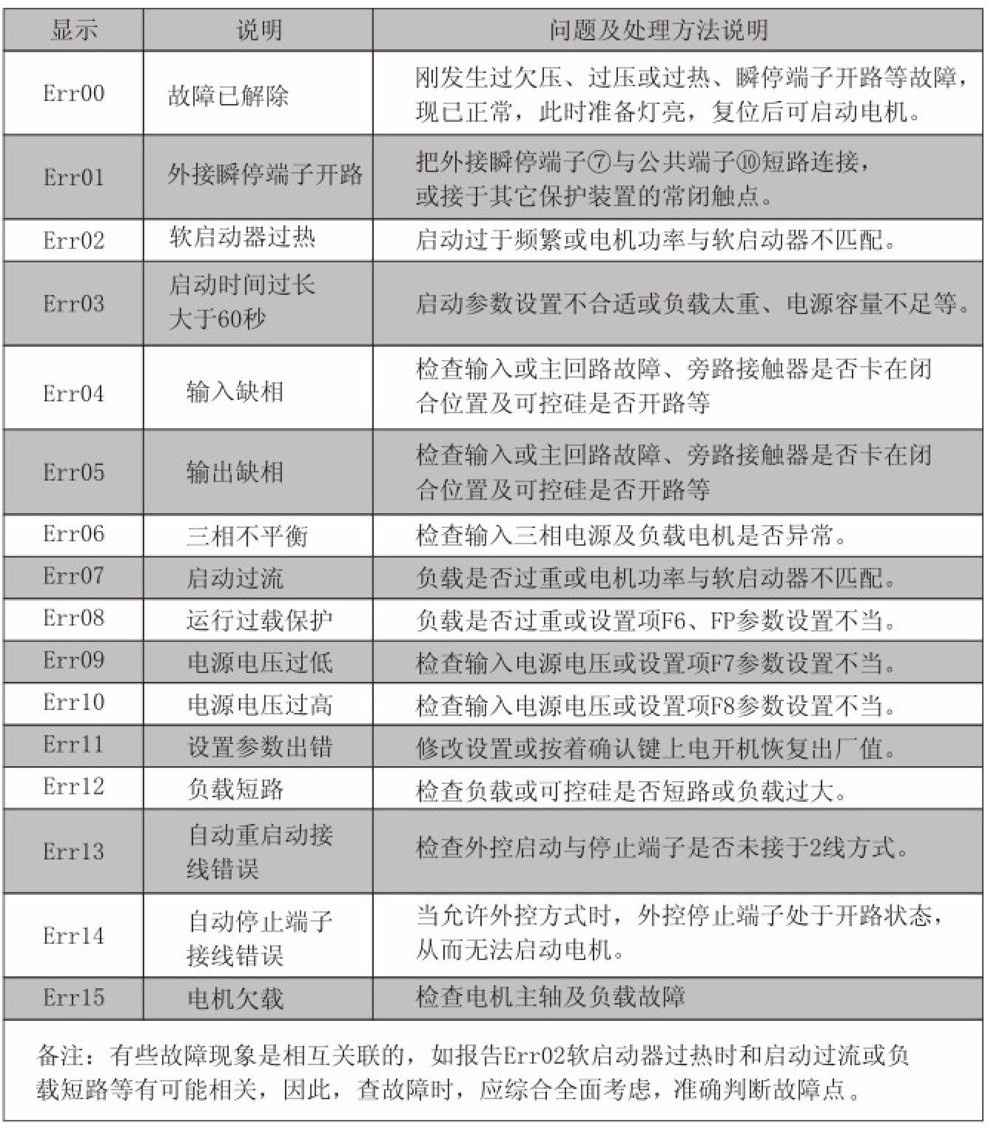

軟啟動器發生異常時,保護功能動作,立即跳閘,LED顯示報警名稱及有關內容,請參照下表說明處理。
注意:當軟啟動器啟動電機成功時,而板中間的運行狀態指示燈點亮,表示已處于旁路;
接觸器未吸合導致電機停止運行時,應檢愾旁路接觸器及相義接線是否有誤或接觸不良。
12、故障診斷

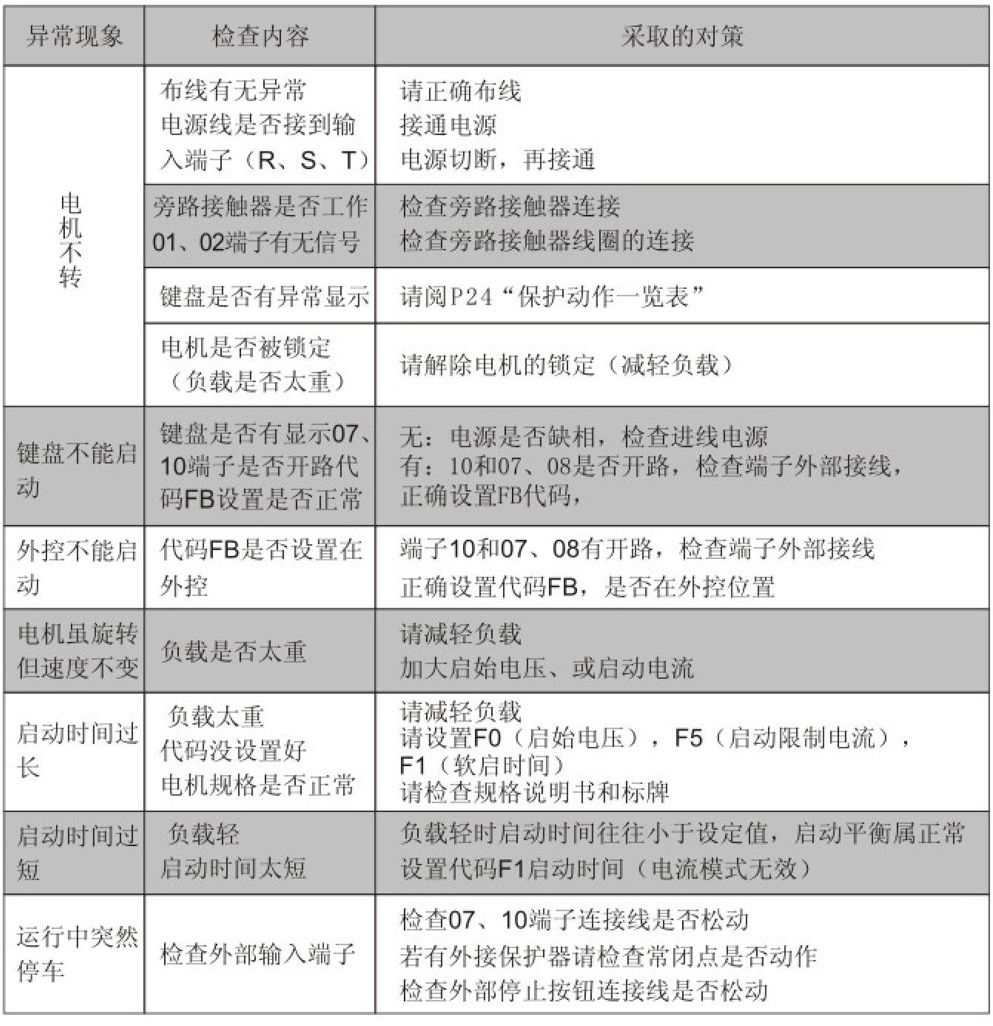

12-1問題與對策
13、起動和停機模式
13-1限電流起動模式
①代碼F9設為(0限流)時為電流啟動模式。圖13-1-1給出了限電流啟動模式的電動機電流變化波形。其中11為設定的啟動限流值,當電動機啟動時,輸出電壓迅速增加,直到電動機電 流達到設定的限流值11,并保持電機電流不大于刻值,然后隨者輸出電壓的逐浙升高,電 機逐浙加速,當電動機達到額定轉速時,旁路接觸器吸合,輸出電流迅速下降至電機額定 電流Ie或以下,啟動過程完成。
②當電動機負載較輕或設定的限流值較大時,啟動時的比較大電流也可能達+到設定的限流值時屬正常。限電流啟動模式一般用于對啟動電流有嚴格限制要求的場合。
13-2電壓斜坡起動模式
①代碼F9設為(1電壓)時為電流啟動模式。圖13-2-1給出了電壓斜坡啟動的輸出電壓 波形。其中UI為啟動時的啟始電壓值,當電機啟動時,在電機電流不超過額定值 400%的范圍內,軟啟動器的輸出電壓迅速上升至UI,然后輸出電壓按所設定的啟 動參數逐浙上升,電動機隨著電壓的上升不斷平穩加速,當電壓達到額定電壓Ue時,電機達到額定轉速,旁路接觸器吸合,啟動過程完成。
②啟動時間:t是根據標準負載,在標準實驗條件下所得的控制參數,智能電機軟啟動器以此參數為基準,通過控制輸出電壓使電機平穩加速以完成啟動過程,并非機械地控制時間t而不論電機加速是否平穩,鑒于此,在負載較輕時,啟動時叫往小于設定的啟動時間,只要能順利啟動則屬正常。一般而言,電壓斜坡后動模式 往適用于對啟動電流要求不嚴而對啟動平穩性要求較高的場合。
13-3突跳模式
①代碼F9設置2 (突跳+電限流)或設置3 (突跳+限流)啟動模式,13-3-1和圖13-3-2給出了突跳啟動模式的輸出變化波形。在某些重載場合下,由于機械靜磨擦力的影響而+能 啟動電機時,可選用此種啟動模式。在啟動時,先對電動機施加一個較高的固定電壓并持續有限的一段時間,以克服電動機負載的靜磨擦力使電機轉動,然后按限電流或固定 電壓斜坡的方式啟動。
②在用此模式前,應先用非突跳模式啟動電機,若電機因靜磨擦力太大不能轉動時,再選 用此模式,否則應避免采用此模式啟動,以減少不必要的大電流沖擊。
13-4電流斜坡起動模式
①代碼F9設置4 (電流斜坡暢通)為此啟動模式。圖13-4-1為電流斜坡啟動模式的輸出電流波形,圖中T1為代碼F1設置的時間值。
②電流斜坡啟動模式具有較強的加速能力,適用與兩極電動機,也可在一定范圍內縮短啟動時間。
13-5電壓限流雙閉環起動模式
①代碼F9為5 (雙閉環)時為雙閉環啟動模式。電壓限流雙閉環啟動模式采用電壓斜坡和限電流雙閉環回路控制,是一種即要求啟動平穩乂要求嚴格限流的綜合啟動模式,它采用 了估算電動機工作狀態的預測算法。
②該啟動模式的輸出電伍波形將根據電機和負載情況的不同而有所變化。
13-6軟停機
智能電機軟啟動器有二種停機模式,即軟停機模式和自由停機模式。
①代碼F2不設為0時,為軟停機模式。圖12-6-1為軟停車模式的輸出電流波形,T由代碼F2設置軟停時間。在這種停機模式下,電動機的供電由旁路接觸器切換到軟啟動器的晶閘 管輸出,軟啟動器的輸出電壓由全壓逐漸減小,使電機轉速平穩降低,以避免機械震蕩, 直到電動機停止運行。軟停機時的輸出載止電壓等同于啟動時的啟始電壓。
②軟停機模式可減少和消除水泵類負載的喘振及減少軟停時的大電流沖擊,此軟停限流值 是在啟動限流基礎上計算的百分比。
13-7自由停機
①代碼F9設置0 (自由停機)時為自由停機模式。
在這種停機模式下,軟啟動器接到停止命令后立即斷開旁路接觸器并禁止軟啟動器晶閘 管的電壓輸出,電動機依負載慣性逐漸停機。軟啟動在一拖N接線方式時,就把代碼設為 此模式,以避免輸出切換時的缺相故障報告。
②一般情況下,如無必要軟停機,則應選擇自由停機模式,以延長軟啟動器的使用壽命。 自由停機模式完全禁止了瞬時輸出,可避免特殊應用場合的瞬時大電流沖擊。
智能電機軟啟動器具有六種不同的啟動模式,適用于各種復雜的電動機和負載情況,用
戶可根據不同應用范圍進行選擇。
14、應用范圍
14-1應用負載的種類

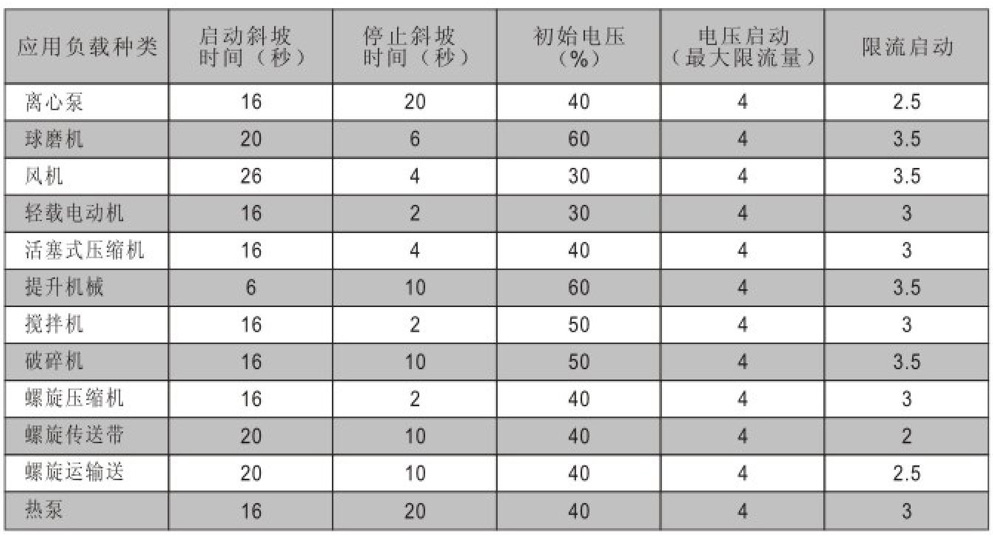

智能電機軟啟動器滿足大多數帶動重型負載的要求,下表僅供參考
15、RS485通信
IV能電村_動器通過內裝的RS485標準接口能與個人計算機和PLC等主機連接,進行串行通信。
可由主機命令控制軟啟動器的運行或停止,監視軟啟動器的運行狀態和修改其功能數據等。此通信的詳 細內容請參照RS-485操作說明書。
可使用軟啟動器的RS485通信通過計算機進行遠程操作,運行命令輸入,運行狀態管理,多臺軟啟動器 的功能碼數據的•次寫入等,實現功能碼輸入時的簡單化操作。
主要功能
1、運行停止指令的輸入。
2、運行狀態監視。
3、實時跟蹤(運行信息的表格顯示)。
4、功能碼的一次讀取,寫入,保存到文檔等。
通信軟件請與本公司另行協議。
15-1 MODBUS通信協議
15. 1有關Modbus RTU通信協議概述
Modbus是一種串行的非同步通信協議。其物理接口為RS485。Modbus是為modicon PLC而 設計的,具有PLC的結構特性。Modbus在網絡控制中,可以把智能電機軟啟動器比作對一臺 PLC對其讀寫。將啟停控制、狀態信息(電流、故障等)和功能參數影射到保持寄存器R(4XXX)。 使用時通過PL主站對其進行讀寫控制。
15-1負載種類及參數設置
15.1.1電氣接UI RS485半雙工
通信參數:波特率:9600: 8位數據位;無校驗位;1位停止位<>
15.1.2通訊數據格式 數據格式:
15.2軟啟動器相關設置
15. 2. 1寄存器地址
(1)上述未列出的寄存器是非法的,不能進行讀寫。否則從站會向控制器報告一個例外情況 編碼。
(2)所有數據地址都是以40000為參考的。即線圈繼電器40001的地址為0001,402567的地址 為0100 (十六進制)。
15.2.2支持代碼
軟啟動只支持以下代碼,如果使用其它代碼,會給出例外情況代碼01。
代碼03只用單字(WORD)讀取
15.2.3寄存器說明 40001命令寄存器
舉例:使從站地址02的軟啟動器,控制器發出02 06 00 01 00 01,如命令正常執行,返回碼02 06 00 01 00 01。啟動器能否正常啟動還要查看狀態寄存器。如有故障存在,應發02 06 00 01 00 04給子復位。
舉例:讀狀態寄存器代媽02 03 00 02 00 01
若啟動器正在啟動過程,則返回代碼02 03 02 00 01
若啟動器出現故障,則返iHl代碼02 03 02 00 08,且可以根據4讀取故障種類。
40003電流平均值(十六進制)
這個值影射電機的三相實際電流平均值*10(含一個小數)
舉例:讀電流大小
發代碼02 03 00 02 00 01
若電流為235A,則返回02 03 02 09 2E (返回值/10為實恥電流值)
40004故陣代碼(十六進制)
當狀態寄存器40002位3為1是,代表軟啟動處于故障狀態。故障代碼與6. 1是一致的。 舉例:發代碼02 03 00 04 00 01
若返冋02 03 02 00 04,說明當前輸入缺相(故障代碼04)。
軟啟動器的功能參數寄存器丨0HX
40256-40274為功能寄存器,對應地址為0X0100-0X0112,高位字節地址為01,低位字節 地址為0X00-0X12,對應功能代碼F0-FL,與功能代碼表4. 2—致。比如地址0X109與功能碼F9 (啟動模式)對應。可以對這些代碼進行讀寫。以下分別舉例說明其用法:
例1讀功能碼F5 (限流值)的大小 發代碼 02 03 01 05 00 01
返回讀取的F5功能碼的值02 03 02 01 5E表示限流值為350%
例2讀功能碼FA (保護級別)
發代碼02 03 01 0A 00 01
返回讀取的FA功能碼的值02 03 02 00 03,讀取的保護級別為3.
例3將軟啟動器功能碼05 (啟動電流)改寫為250%
主機發代碼02 06 01 05 00 FA,軟啟動返冋代碼02 06 01 05 00 FA;若返問02 86 03 表示無法寫入,可能啟動器正在運行。
15. 3異常應答
15.3. 1非法功能代碼01
主站詢問報文格式:
本協議沒有用到0x08功能碼,因此子站應答:
15. 3. 2非法數據地址02
主站詢問報文格式:
04功能碼寄存器地址錯誤,因此子站應答:
15. 3. 3非法數據值03
主站詢問報文格式:
04功能碼寄存器數童錯誤,因此子站應答:
15.4使用注意事項
(1)軟啟動器的通訊地址、通訊速率、檢驗?zāi)J奖仨毰c控制器的通訊設置_ •樣。
(2)若接受不到回應數據,應檢查上面的參數設定,到485端子的連線是否正確,CRC效驗是 否正確。
(3)多臺TGS5通訊時,應該在比較末一臺上AB兩端接120歐姆電咀。
⑷與其它Modbus設備相接時,應按下圖連接:
