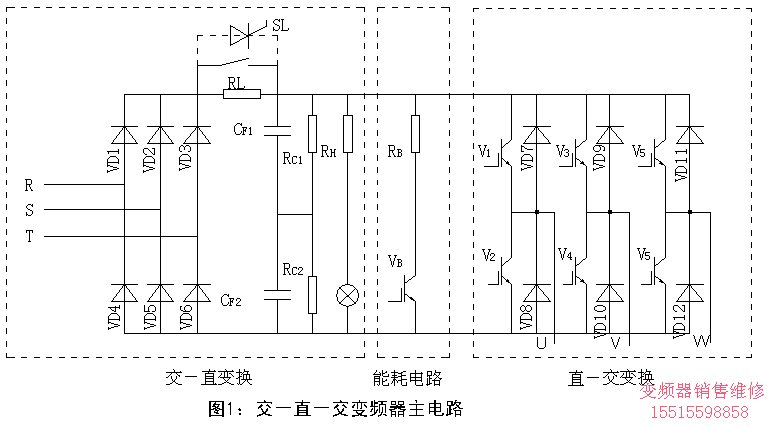

變頻器主電路如圖1所示：

 一、交－直變換部分

　　1、VD1～VD6組成三相整流橋，將交流變換為直流。

　　如三相線電壓為U_L，則整流后的直流電壓U_D為：

　　U_D＝1.35U_L

　　2、濾波電容器C_F作用：

　　（1）濾除全波整流后的電壓紋波；

　　（2）當負載變化時，使直流電壓保持平衡。

　　因?yàn)槭茈娙萘亢湍蛪旱南拗疲瑸V波電路通常由若干個電容器并聯成一組，又由兩個電容器組串聯而成。如圖中的C_F1和C_F2。由于兩組電容特性不可能完全相同，在每組電容組上并聯一個阻值相等的分壓電阻R_C1和R_C2。

　　3、限流電阻R_L和開關S_L

　　R_L作用：變頻器剛合上閘瞬間沖擊電流比較大，其作用就是在合上閘后的一段時間內，電流流經R_L，限制沖擊電流，將電容C_F的充電電流限制在一定范圍內。

　　S_L作用：當C_F充電到一定電壓，S_L閉合，將R_L短路。一些變頻器使用晶閘管代替（如虛線所示）。

　　4、電源指示H_L

　　作用：除作為變頻器通電指示外，還作為變頻器斷電后，變頻器是否有電的指示（燈滅后才能進行拆線等操作）。

二、能耗電路部分

　　1、制動電阻R_B
