簡易對拖實驗裝置：

1、兩臺同樣的異步電動機；

2、轉軸配用安裝同樣大小的三角皮帶輪，傳動比為1；

3、試驗臺：

1）工頻電源以及配電保護、控制用開關裝置；

2）檢測用電流表、功率表等；

3）安裝發電運行的電動機配用固定的變頻器；

4）安裝待檢測變頻器到電動機；

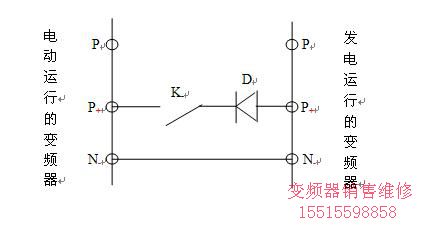

5）在發電運行的變頻器與被檢測變頻器的直流部通過二極管KAI、開關對接（如圖），這樣發電運行的電能可以反饋到電動運行的變頻器直流部，電動運行的變頻器先上電，實驗前合開關K；

4、實驗操作（基本操作）：

1）確認倆電機轉向一致（或反向）；

2）確認倆電機均為頻率閉環控制；

3）兩變頻器同頻啟動，然后在實驗確定頻率下，增大電動運行變頻器頻率，觀察電機運行電流不要超過額定電流；

4）調節發電運行的電動機的變頻器的頻率，可以調節發電電流、功率的大小，就等于給電動機一個變負載；
