2.2 工作原理
當電機工作在電動狀態的時候，整流控制單元的DSP產生6路高頻的PWM脈沖控制整流側的6個IGBT的開通和關斷。IGBT的開通和關斷與輸入電抗器共同作用產生了與輸入電壓相位一致的正弦電流波形，這樣就消除了二極管整流橋產生的6K±1諧波。功率因數高達99%。消除了對電網的諧波污染。
此時能量從電網經由整流回路和逆變回路流向電機，變頻器工作在第一、第三象限。輸入電壓和輸入電流的波形如圖2所示。

當電動機工作在發電狀態的時候，電機產生的能量通過逆變側的二極管回饋到直流母線，當直流母線電壓超過一定的值，整流側能量回饋控制部分啟動，將直流逆變成交流，通過控制逆變電壓相位和幅值將能量回饋到電網，達到節能的效果。
此時能量由電機通過逆變側、整流側流向電網。變頻器工作在二、四象限。輸入電抗器的主要功能是電流濾波?；仞侂娏骱碗娋W電壓波形如圖3所示：

2.3 四象限變頻器的系統構成

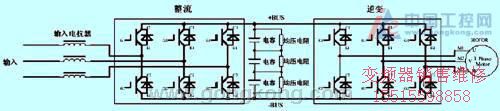

主回路的構成：預充電電路，輸入電抗、智能功率模塊，電解電容和輸出電抗。各部分的功能列舉如下：
預充電電路：由交流接觸器、功率電阻組成及相應的控制回路。主要功能是系統上電時，完成對直流母線電容的預充電。避免上電時強大的沖擊電流燒壞功率模塊。
輸入電抗器：電動狀態下起儲能作用，形成正弦電流波形。回饋狀態下，起濾波作用，濾掉電流波形的高頻成分。
智能功率模塊（SkiiP）：整流側和逆變側IGBT、 隔離驅動、電流檢測以及各種保護監測功能。
電解電容：儲能，濾波。
輸出電抗：降低輸出dvdt，對電機起到一定的保護作用。
控制部分組成：系統輔助電源模塊，預充電控制，功率接口板，DSP控制板及人機接口板。
系統輔助電源產生系統控制所需的5V, 15V 和24V 電源；
預充電控制用于控制預充電交流接觸器的動作；
功率接口板反饋系統控制所需的電流信號，電壓信號及溫度信號，并且傳遞PWM控制波形到驅動板。接口板要對信號進行濾波處理；
DSP控制板完成整流，逆變PWM控制算法，系統的大腦。
人機接口板顯示變頻器運行的各種狀況以及用戶參數輸入。
3、整流部分
整流部分系統控制方框圖如圖4所示。

如圖4所示，系統的給定是直流母線電壓指令，這個指令與直流母線電壓反饋的誤差送到電壓環的PI調節器。電壓環的PI調節與三相輸入正弦波的乘積成為三相電流的指令，三相電流指令與各自電流反饋作比較，誤差送到電流環的PI調節器。電流環PI調節器的輸出可以通過載波調制產生各相IGBT的PWM控制信號，也可以通過空間矢量的方式產生PWM信號控制IGBT。上述的運算都是通過DSP完成的
