LG  SV 系列變頻器開關電源維修經驗



    LG   SV185IS5-4N0 的變頻器。接修時IGBT 燒毀，CPU 板亦

壞，在修理后試機時再次燒毀CPU 板，可謂損失慘重。后判斷為電源電壓過高，

因資料不足而擱置起來。

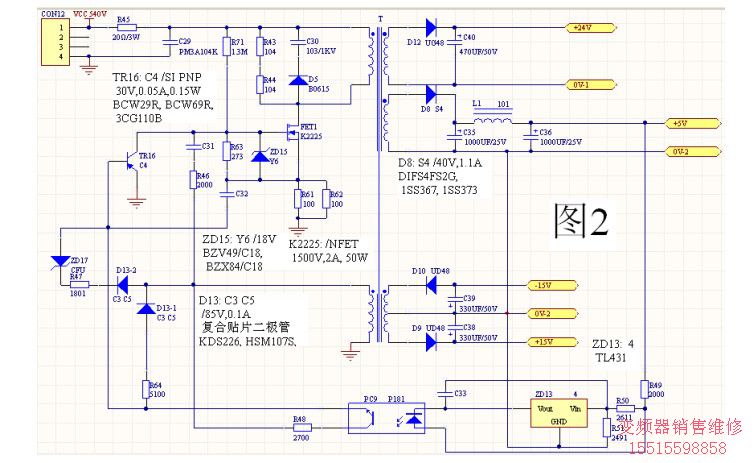

    我檢查發現24V 比較高達56V 之多（見圖2），其余各組也相應增高且電壓波

動較大。初步判斷為次極取樣有問題。但查看電路上貼片ZD13 上僅標注“4”。

經過檢查它的外圍電路后，我推測應為“431”系列的精密可調穩壓IC 而非原電

路簡潔的“4”及“ZD13”（國內多把TL431 等標注為“IC”的習慣確實是難以

推斷，而這也可能是以前沒有修復的重要原因）。



     為了證實我的推測正確與否，測量三個引腳的對地電壓時發現一個為0V，

一個為2.5V，一個則在2—8V 之間跳變。順藤摸瓜測量到R50 時竟然幾次測量

時有不正?，F(xiàn)象——阻值有時會大于2.61K 而高達10K 以上且數字跳變 （數字

表）或指針大幅度擺動 （指針表）。就算是在路測量的局限性也不會有此現象。

我決定焊下來測量，在拆焊時發現：R50 的一個引腳竟然已和電阻本體斷裂！這

是在檢修貼片元器件線路板時所難以察覺到的，普遍性存在且隱蔽性極大的現

象：引腳斷裂本來就難以發現，當你用表筆測量時又人為地給焊盤加上了一定的

壓力而使原本“似脫非脫“的引腳又給“接”上去了。換上一阻值為2.61K 的貼

片電阻。輸出電壓正常且穩定不變。再回過頭來測量ZD13 電壓取樣引腳的電壓

時已“穩定不變”。
